Водяной тёплый пол собирают из гибкой трубы PE-RT: её укладывают по утеплителю с шагом 15–20 см, длину одного контура держат в пределах 80–100 м, затем опрессовывают и заливают стяжкой. Ниже — как рассчитать шаг, длину контура и расход трубы, и как уложить пол по шагам без переделок.
Почему для тёплого пола берут PE-RT
PE-RT — полиэтилен повышенной термостойкости. Он держит постоянные +70…+80 °C, легко гнётся по контуру и не требует спецоборудования для монтажа, в отличие от сшитого полиэтилена PEX. Для тёплого пола это оптимальный баланс цены, гибкости и надёжности.
Важное условие — антидиффузионный слой EVOH (кислородный барьер). Он не пропускает кислород в теплоноситель и защищает котёл, насос и металлические узлы от коррозии. Трубу без барьера для тёплого пола не берут.
Расчёт тёплого пола: шаг, длина контура и диаметр
Стандартный диаметр трубы для тёплого пола — 16 мм, для больших площадей и длинных петель берут 20 мм. Шаг укладки задаёт и теплоотдачу, и расход трубы: чем меньше шаг, тем ровнее и мощнее нагрев.
Расход трубы в зависимости от шага укладки:
| Шаг укладки, см | Расход трубы, м/м² | Где применяют |
|---|---|---|
| 10 | 10,0 | краевые зоны, у наружных стен |
| 15 | 6,7 | жилые комнаты (базовый) |
| 20 | 5,0 | подсобные, тёплый климат |
| 25 | 4,0 | только как догрев к радиаторам |
Максимальная длина одного контура по диаметру:
| Диаметр трубы, мм | Длина контура, м | Площадь на контур, м² |
|---|---|---|
| 16 | 80–100 | до 15 |
| 20 | до 120 | до 20 |
Если площадь больше — её делят на несколько контуров одинаковой длины и заводят на коллектор. Разброс длины контуров не должен превышать 30–40 %, иначе прогрев будет неравномерным.
Как смонтировать тёплый пол пошагово
Монтаж ведут после того, как готово основание и сделана разбивка на контуры. Трубу раскатывают из бухты постепенно, без резких заломов — радиус изгиба не меньше 5 диаметров.
- Рассчитать контуры. Определите площадь и теплопотери помещения, разбейте пол на контуры по 10–15 м² (до 80–100 м трубы 16 мм на контур).
- Подготовить основание. Уложите демпферную ленту по периметру стен и теплоизоляцию с разметкой или бобышками под шаг укладки.

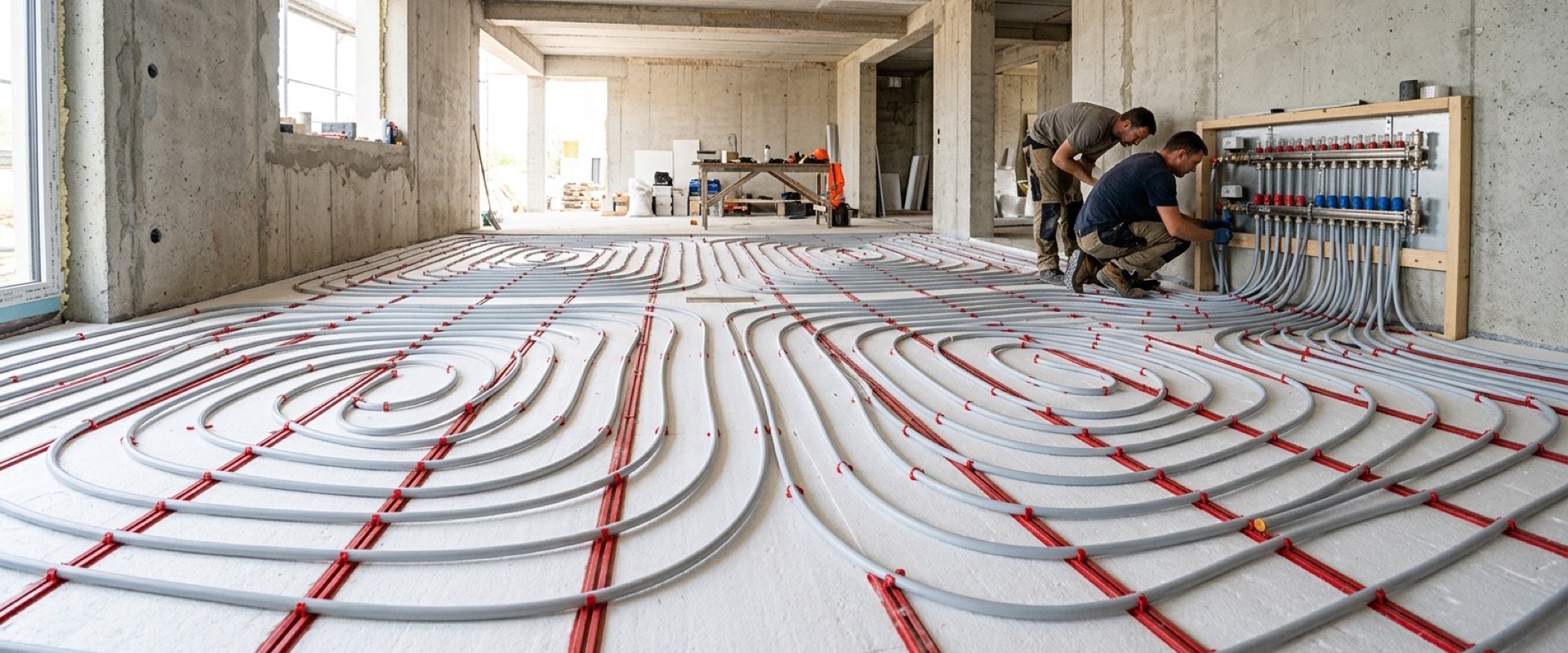

- Уложить трубу по схеме. Раскатайте трубу PE-RT «улиткой» или «змейкой» с шагом 15 см в комнатах и 10 см у наружных стен, без заломов.
- Закрепить трубу. Зафиксируйте петли клипсами или скобами через каждые 30–50 см и на поворотах, чтобы труба не всплыла при заливке.
- Подключить к коллектору. Заведите концы контуров на подающий и обратный коллектор, промаркируйте каждый контур.
- Опрессовать систему. Заполните контуры водой, поднимите давление до 4–6 бар и выдержите не менее суток — так выявляют протечки до заливки.
- Залить стяжку. Не сбрасывая давление, залейте стяжку 3–5 см над трубой с пластификатором. Запуск подогрева — после набора прочности, примерно через 28 дней.
Ошибки монтажа тёплого пола
Ошибки на этапе укладки вылезают уже после заливки стяжки, когда переделка стоит дорого. Чаще всего встречаются такие:
- Контур длиннее 100 м. Растут потери давления, дальний конец петли остаётся холодным.
- Большой шаг в жилой зоне. Шаг более 20 см даёт эффект «тепловой зебры» — чередование тёплых и холодных полос.
- Заливка без опрессовки. Протечку под стяжкой находят только после запуска — с вскрытием пола.
- Соединение в стяжке. Внутри стяжки не должно быть фитингов и стыков — только цельная труба от коллектора и обратно.
- Нет демпферной ленты по периметру. Стяжке некуда расширяться при нагреве, она трескается.
Что почитать и где купить
В каталоге PiPlus есть всё для монтажа: труба PE-RT для тёплого пола, армированная труба PN25 для отопления и полипропиленовые фитинги. Смежный гайд — полипропиленовые трубы для отопления.
Часто задаваемые вопросы
Какой шаг укладки выбрать для тёплого пола?
Базовый шаг в жилых комнатах — 15 см, у наружных стен и в краевых зонах его уменьшают до 10 см, в подсобных помещениях допускают 20 см. Меньший шаг даёт более равномерный и мощный нагрев, но увеличивает расход трубы.
Какая максимальная длина контура тёплого пола?
Для трубы 16 мм длину одного контура держат в пределах 80–100 м, для 20 мм — до 120 м. При превышении растут потери давления и дальняя часть петли остаётся холодной. Большую площадь делят на несколько контуров.
Какой диаметр трубы нужен для тёплого пола?
Стандарт для водяного тёплого пола — труба PE-RT 16 мм (16×2,0). Для больших помещений и длинных петель берут 20 мм. Диаметр 16 мм оптимален по теплоотдаче и гидравлике для жилых комнат.
Улитка или змейка — как лучше укладывать?
Улитка (спираль) даёт более равномерную температуру пола, потому что подача и обратка идут рядом. Змейку проще уложить, но у неё разница температур по длине заметнее; её пускают более горячей подачей у наружных стен.
Нужна ли опрессовка перед заливкой стяжки?
Да, обязательно. Контуры заполняют водой, поднимают давление до 4–6 бар и выдерживают не менее суток. Стяжку заливают, не сбрасывая давление, — так протечку находят до бетона, а не после запуска.
Какая толщина стяжки над трубой тёплого пола?
Над трубой должно быть 3–5 см стяжки, общая толщина обычно 4–7 см. В раствор добавляют пластификатор для равномерного прогрева и прочности. Слишком толстая стяжка делает пол инерционным.
Можно ли заливать трубу PE-RT в бетонную стяжку?
Да, PE-RT рассчитана на заливку в цементно-песчаную стяжку. Главное условие — внутри стяжки не должно быть соединений и фитингов, только цельная труба, а перед заливкой контур опрессовывают.
Заключение
Тёплый пол PE-RT прощает ошибки расчёта хуже, чем радиаторы: переделка после заливки стяжки почти всегда означает вскрытие пола. Поэтому шаг, длину контуров и опрессовку планируют заранее. Труба PE-RT с барьером EVOH, коллекторы и фитинги есть на складе в Алматы. Поможем с расчётом контуров и подбором — +7 (727) 238-12-07.
