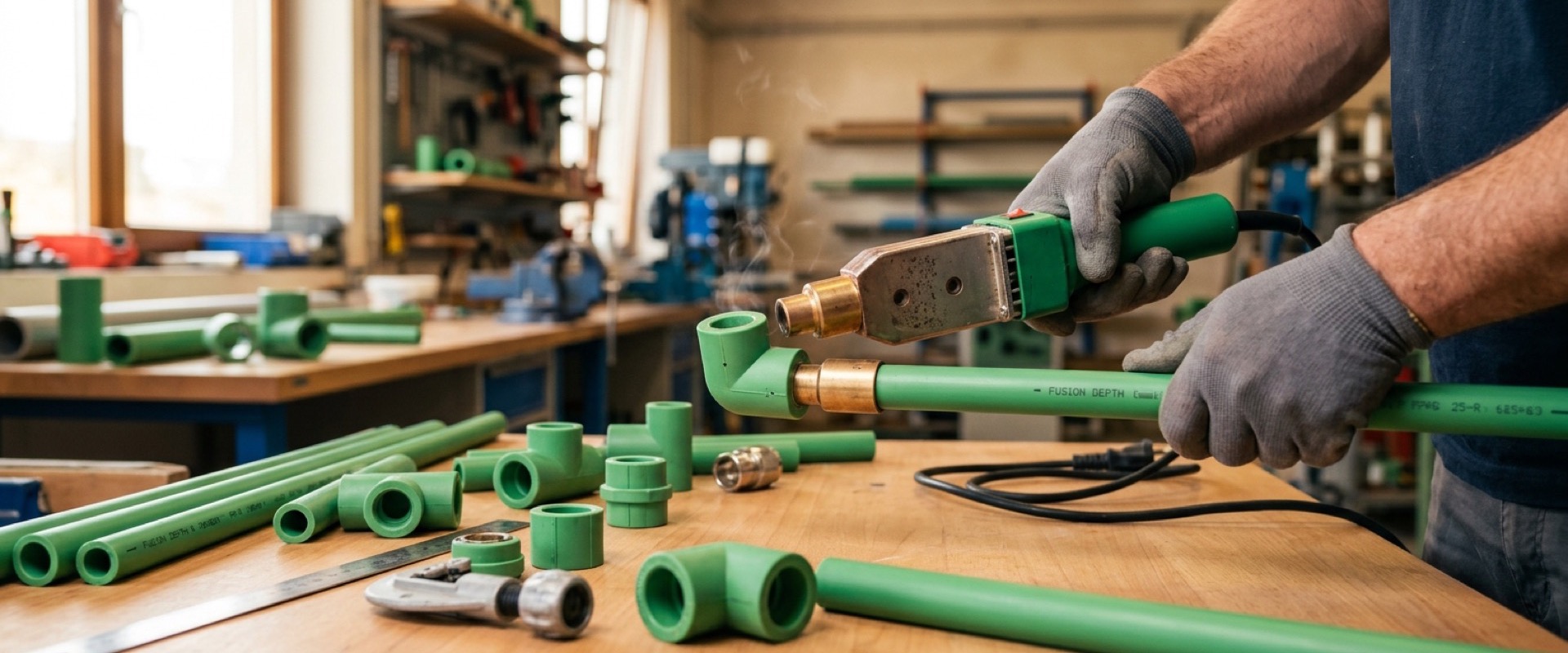

Полипропиленовые трубы соединяют раструбной сваркой: трубу и фитинг одновременно нагревают на насадке паяльника до 260 °C и стыкуют без проворота. Ниже — что понадобится, таблица времени нагрева по диаметру, пошаговый порядок и типичные ошибки, из-за которых соединение начинает течь.
Что понадобится для пайки полипропилена
Полипропилен (PP-R) паяют раструбным паяльником — «утюгом» с тефлоновыми насадками под нужный диаметр. Для бытовой разводки хватает аппарата мощностью 600–800 Вт, для труб от 50 мм берут 1500–2000 Вт.
Кроме паяльника нужны: труборез или специальные ножницы для ровного реза, рулетка и маркер для разметки глубины, ветошь и обезжириватель. Для труб, армированных алюминием, понадобится шейвер (торцеватель) — он снимает верхний слой перед пайкой. Трубу со стекловолокном зачищать не нужно.
Температура и время нагрева по диаметру
Рабочая температура насадки для PP-R — 260 °C. Время нагрева и стыковки зависит от диаметра трубы: чем толще стенка, тем дольше прогрев. Ниже — усреднённая таблица раструбной сварки, на которую ориентируются при монтаже.
| Диаметр, мм | Нагрев, сек | Стыковка, сек | Остывание, мин |
|---|---|---|---|
| 20 | 5 | 4 | 2 |
| 25 | 7 | 4 | 2 |
| 32 | 8 | 6 | 4 |
| 40 | 12 | 6 | 4 |
| 50 | 18 | 8 | 5 |
| 63 | 24 | 8 | 6 |
Значения даны для температуры воздуха около +20 °C. На холоде (ниже +5 °C) время нагрева увеличивают на 50 %, а сам полипропилен перед пайкой желательно занести в тепло.
Как паять полипропиленовые трубы пошагово
Порядок одинаков для труб 20–63 мм, меняется только время нагрева по таблице выше. Работать удобнее вдвоём на длинных участках, но короткие стыки паяются в одиночку.
- Отрезать трубу под прямым углом. Отрежьте трубу труборезом или ножницами строго под 90°, уберите заусенцы. Косой рез даёт негерметичный стык.
- Подготовить торец. Отметьте маркером глубину раструба, обезжирьте торец трубы и фитинг. Трубу, армированную алюминием, зачистите шейвером; со стекловолокном зачистка не нужна.
- Разогреть паяльник до 260 °C. Установите насадки нужного диаметра и дождитесь, пока паяльник наберёт 260 °C (загорится индикатор готовности).
- Одновременно надеть трубу и фитинг. Наденьте трубу на дорн насадки, а фитинг вставьте в гильзу и грейте одновременно по таблице — например, 25 мм около 7 секунд.
- Соединить без проворота. Снимите детали с насадки и сразу состыкуйте трубу с фитингом до отметки, не проворачивая. Держите 4–6 секунд неподвижно.
- Дать остыть. Не нагружайте и не поворачивайте соединение, пока оно не остынет — от 2 минут для 20 мм до 6 минут для 63 мм.
- Проверить соединение. После остывания осмотрите шов: должен быть ровный кольцевой валик без наплыва внутрь. Систему опрессуйте перед вводом в эксплуатацию.
Частые ошибки при пайке
Больше 90 % протечек по шву — это нарушение технологии, а не брак трубы. Вот пять ошибок, которые встречаются чаще всего:
- Перегрев. Труба греется дольше нормы — расплав затекает внутрь и сужает проход, а то и полностью перекрывает трубу.
- Проворот при стыковке. Трубу и фитинг нельзя вращать при соединении — это рвёт расплав и даёт непровар.
- Недогрев. Слишком короткий нагрев — материал не расплавился, шов расходится под давлением.
- Грязный или влажный торец. Пыль, масло и вода в зоне сварки не дают полипропилену свариться.
- Косой рез. Труба отрезана не под 90° — стык получается с щелью и подтекает.
Что почитать и где купить
В каталоге PiPlus есть всё для монтажа: аппараты для пайки полипропиленовых труб, полипропиленовые трубы PN20 и PN25 и полипропиленовые фитинги. Смежный гайд — как выбрать аппарат для пайки.
Часто задаваемые вопросы
При какой температуре паять полипропиленовые трубы?
Рабочая температура насадки паяльника для полипропилена PP-R — 260 °C. Её держат постоянной для всех диаметров; меняется только время нагрева. На морозе трубу заносят в тепло, а время прогрева увеличивают.
Сколько секунд греть полипропиленовую трубу?
Время нагрева зависит от диаметра: 20 мм — около 5 секунд, 25 мм — 7, 32 мм — 8, 40 мм — 12, 50 мм — 18, 63 мм — 24 секунды. При температуре ниже +5 °C время увеличивают примерно на 50 %.
Нужно ли зачищать полипропиленовую трубу перед пайкой?
Трубу, армированную алюминием, обязательно зачищают шейвером — снимают верхний слой в зоне пайки. Трубу со стекловолокном и обычную PP-R зачищать не нужно, достаточно обезжирить торец.
Через сколько можно пользоваться трубами после пайки?
Каждому стыку дают полностью остыть — от 2 до 6 минут по диаметру. Опрессовку и подачу воды выполняют после остывания всех соединений, обычно не раньше чем через час после монтажа.
Почему течёт спаянное полипропиленовое соединение?
Основные причины — недогрев (непровар), перегрев с наплывом, проворот при стыковке, грязный или влажный торец и косой рез. При правильной температуре и времени по таблице шов герметичен и служит десятки лет.
Можно ли паять полипропилен без паяльника?
Раструбную сварку без паяльника выполнить нельзя — нужен аппарат с насадками. Соединить полипропилен без нагрева можно только через резьбовые комбинированные фитинги, но это отдельные узлы, а не сварка трубы.
Какой стороной надевать трубу и фитинг на насадку?
Трубу насаживают снаружи на дорн (выступающую часть насадки), а фитинг вставляют внутрь гильзы. Греют обе детали одновременно, затем соединяют труба-в-фитинг до отметки глубины.
Заключение
Пайка полипропилена прощает новичку многое, если соблюдать два правила: держать 260 °C и не выходить за время нагрева по диаметру. Аппараты, насадки, трубы PP-R и фитинги для монтажа есть в наличии на складе в Алматы — с доставкой по городу и области. По подбору оборудования и расчёту звоните +7 (727) 238-12-07.
